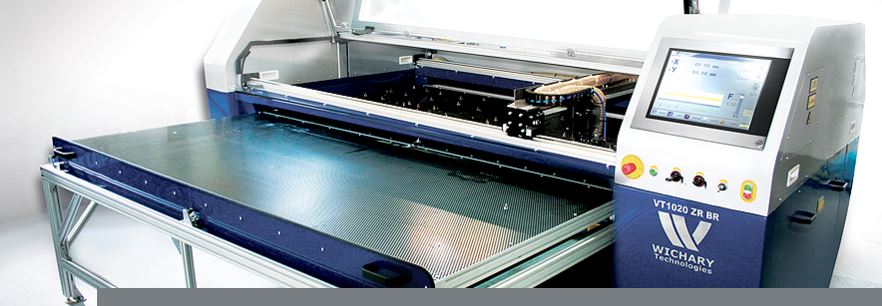

Ploter laserowy VT
Strona mechaniczna serii VT powstała w dwuosobowym zespole. Moje zadania:

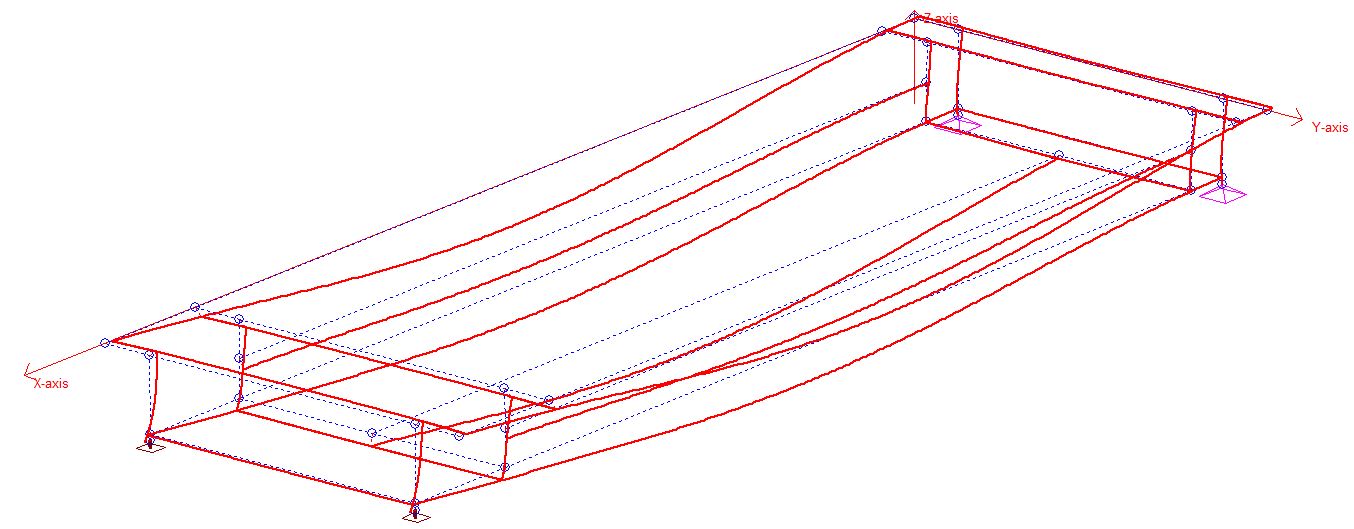

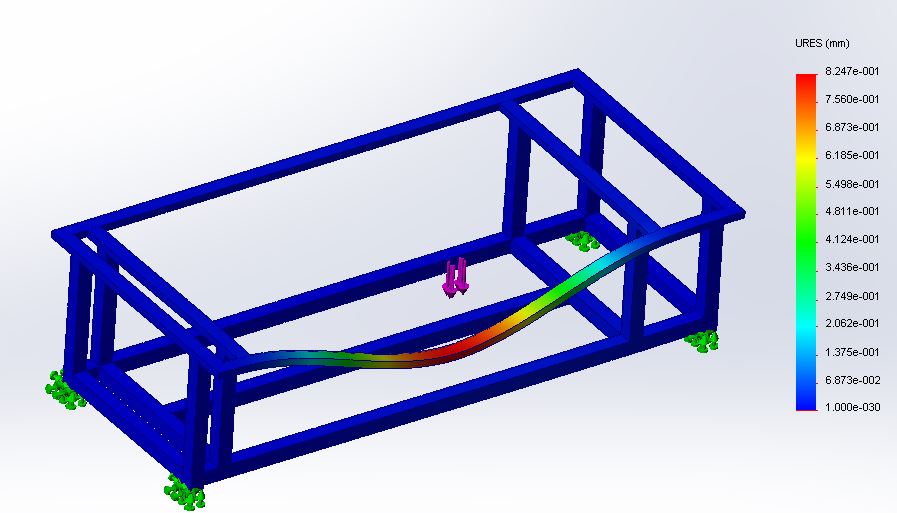

- obliczenia ramy (freeware FRAME 3D-WOLSINK, SolidWorks, obliczenia analityczne SMath)
- projekt części obudów giętych z blachy

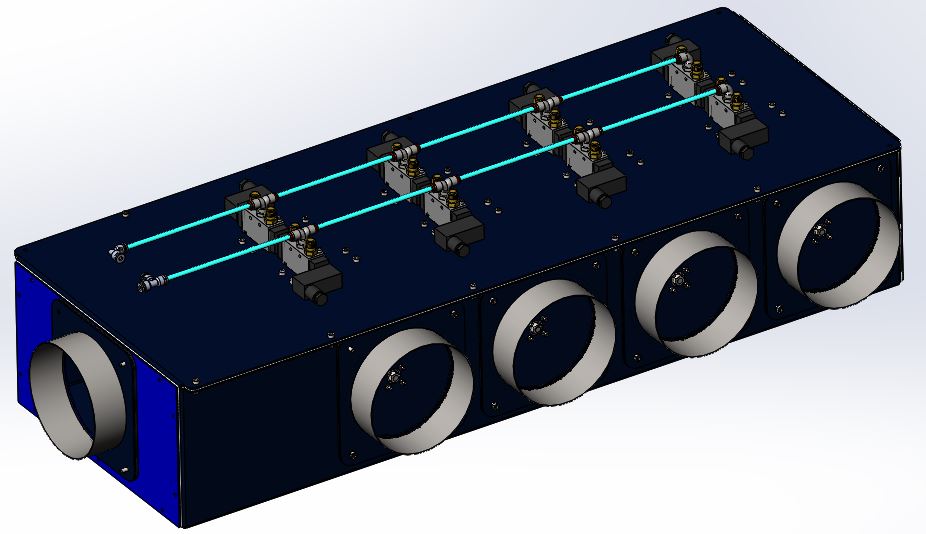

- kanał odciągowy z kilkoma sekcjami sterowany pneumatycznie, odpowiednia sekcja otwierana na podstawie informacji o pozycji głowicy laserowej

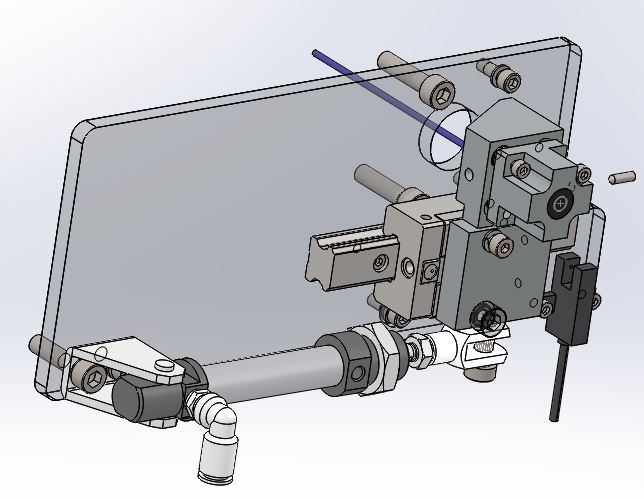

- pneumatyka-siłowniki, elektrozawory, zamki-blokady
- zmechanizowana oś Z
- głowica laserowa z wymiennymi soczewkami
- analiza bezpieczeństwa
